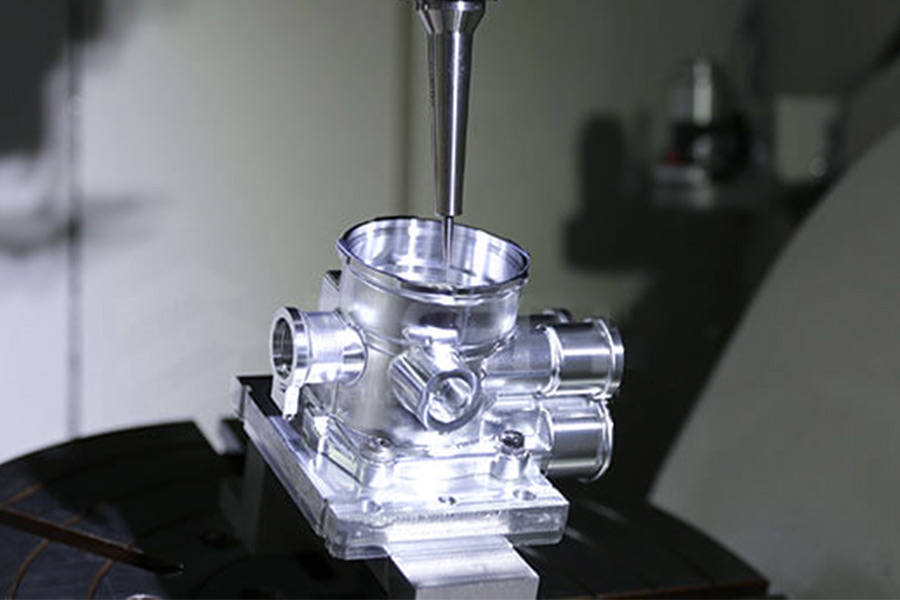

Смешанка с ЧПУ - это инновационный метод резки, которыйполагается на компьютерные вращающиеся режущие инструментыЧтобы удалить избыточные детали с поверхности сырья, в конечном итоге получая точную форму и сложные детали, требуемые для конструкции. В отличие от традиционных ручных методов фрезерования, фрезерное пленку с ЧПУ может напрямую преобразовать чертежи компьютерного проектирования в фактические маршруты обработки.
Эта технология позволяет автоматически работать весь производственный процесс, результаты обработки являются более точными, а качество каждой партии деталей в основном одинаково. С середины 20-го века до настоящеемассовое производствоПолем
Каков основной принцип работы с ЧПУ фрезерованием?
Метки с ЧПУ используют компьютерные программы для управления станками для выполнения задач обработки. Оператор вводит дизайнерские чертежи впрограммное обеспечение CAM для создания кода Gи станок автоматически выполняет режущие действия в соответствии с инструкциями кода. Инструмент установлен на высокоскоростном вращающемся шпинделе, заготовка фиксируется на рабочем столе и перемещается вдоль нескольких оси координат, а форма цели прорезается посредством комбинированных движений в разных направлениях. Этот метод автоматической обработки может обрабатывать сложные геометрические структуры и поддерживать высокую точность, а точность обработки обычно может достигать ± 0,005 мм.
Наша команда инженеров оптимизирует пути инструментов и параметры резки в соответствии с потребностями клиента,обеспечивает точность фрезерного сервиса с ЧПУ, сокращает производственные циклы, обеспечивая качество, и гарантирует, что каждая часть соответствует размерным допускам и поверхности, требуемой чертежами.
Каковы основные типы обработки фрезерного с ЧПУ? и их характеристики
Технология фрезерного точки с ЧПУ разработала множество специализированных типов обработки в соответствии с требованиями обработки и геометрией заготовки, каждая из которых имеет свои уникальные характеристики процесса:
1. Планирование
Он также называется фрезерованием плиты и является наиболее часто используемым типом фрезерования с ЧПУ. Этот процесс специально используется для обработки плоскостей. Он делится на фрезерование и обратное фрезерование в соответствии с направлением движения рабочего стола и материала. Вниз по фрезерованию направление вращения инструмента совпадает с направлением подачи, и в обратном фрезеровании направление противоположное. Мы используем машины высокой грандиозности и специальные фрезетные резаки для производства чрезвычайно высокой плоскостности поверхности. Обычно в качестве первого процесса используется плоская фрезерование, а эталонная плоскость сначала обрабатывается до последующей отделки.
2. Флэша
Это похоже на плоское фрезерование, но с более высокой точностью. Ось фрезера для лицевого фрезека всегда вертикально выровнена с поверхностью материала. Этот инструмент оснащен большим количеством лезвий, чем обычные фрезеры. Клинок в среднем положении отвечает за завершение поверхности, а внешние лезвия сначала отрезали избыток материала.Наша компания использует специальный станок с гидростатическим шпинделем для фрезерования лицаПолем Обработанная поверхность является более гладкой, чем зеркало, и достигает точности менее чем RA0,4 мкм.
3. Страдец
Это процесс, который специально используется для обработки пар параллельных поверхностей. Мы устанавливаем две боковые фрезеры с обеих сторон панели инструментов, прижимаем заготовку и обрабатываем две параллельные поверхности одновременно. Этот метод экономит время и обеспечивает параллелизм. Мы используем компьютеры для управления расстоянием между инструментами, и направляющие рельсы и части разных размеров могут быть быстро настроены для обработки. Заготовки, которые раньше занимали 2 часа, теперь могут быть запущены через 15 минут.
4. Комбинированный фрезерование
Это высокоэффективный метод в обработке фрезерования с ЧПУ. Операторы устанавливают фрезерные резаки разных размеров на одну и ту же панель инструментов и одновременно обрабатывают несколько плоскостей детали. Мы используем автоматическую систему регулировки для управления скоростью и скоростью подачи, что обеспечивает качество и можетбыстро вырезать металлПолем Мы часто используем этот метод для обработки корпусов и деталей с несколькими канавками, и эффективность является самой высокой при создании партий более 100 штук.
5. Формирование
Он используется для обработки деталей неправильной формы. В этом процессе используются специальные фрезеры, которые могут напрямую вырезать филе или вогнутые и выпуклые поверхности.JS может настроить фрезерование специальных формЧтобы сотрудничать с пятью осевыми машинами для обработки лопастей и передач турбины. Изогнутые детали, которые ранее требовали трех зажимов, теперь могут быть обработаны за один раз.
6. Определите фрезерование
Он применяется в основном на вертикальную поверхность машины и тонкие канавки. Мы используем карбидные фрезеры в глубоком Grooving. Как только параметр резки установлен, инструмент сложно встряхнуть, а железные чипы высвобождаются плавно. Это один из видов процесса, который можно применить к машинным радиаторам, а вертикальное отклонение стенки канавки не превышает 0,02 мм.
7. ЗАКЛЮЧИТЕ ПЕРЕКЛЮЧЕНИЕ
В обработке фрезерования с ЧПУ это специально используется для обработки скоси. Фрешер не разрезал направление заготовки, а разрезает его под косой углом. Строительный инструмент нашей компании оснащен автоматическим механизмом регулировки угла, который можно закрепить одновременно с поворотным столом для обработки наклонных отверстий и скосов. При обработкеспиральная передача коробки автомобилейОшибка угла контролируется в пределах 0,5 градусов.
8.t-Slot Melling
Он разделен на два шага. Во-первых, промежуточная канавка с обычным фрезером, а во-вторых, расширяйте дно с помощью фрезера T-типа. JS Company предлагает противодействие инструмента и использует пошаговый метод резки для решения проблемы вибрации. После обработки T-Slot Table Table ошибка измерения на 30% меньше по сравнению с обычным методом.
В чем разница между небольшим фрезерованием с ЧПУ и пятью осью с ЧПУ фрезерованием?
Опираясь на стандарты точности машинного инструмента и Американское общество инженеров-механиков (ASME) 2023 Технологическое отчет о технологиях станка, наряду с фактическими данными о производстве JS, проводится следующий анализ относительно внутренних различий между небольшим фрезерованием ЧПУ и пятью осевыми фрезерными изделиями:
Сравнение технических параметров
| Сравнение пунктов | 5 оси с ЧПУ фрезерованием | Небольшой фрезерование с ЧПУ |
| Типичные размеры обработки | > 1000 мм (способный обрабатывать большие сложные детали). | <500 мм! (подходит для микроэтапных запчастей). |
| Скорость шпинделя | 8000-15 000 об / мин (высокий крутящий момент). | 20000-60000 об / мин (высокая скорость). |
| Точность обработки | ± 0,01 мм (воздействие на сцепление оси). | ± 0,005 мм (уровень микрометра). |
| Количество оси | 5 оси (x/y/z+2 вращательная ось). | 3-ось (x/y/z Линейное движение). |
| Диаметр инструмента | 3-50 мм (стандартные/большие режущие инструменты). | 0,1-6 мм (микро инструмент). |
| Стоимость оборудования | От 800 тысяч долларов до 5 миллионов долларов (промышленная оценка). |
От 150 до 500 тысяч долларов (компактная модель).
|
| Скорость удаления материала | 100-500см/мин (эффективная грубая и тонкая обработка). | 5-50см/мин (в основном точная обработка). |
Анализ основных различий
1. разница в структуре оборудования
Small Cnc Melling использует небольшую структуру станка с пространством около 1,5 квадратных метров, что подходит для лабораторий и небольших мастерских. Небольшой станок нашей компании составляет всего 800 кг, в то время как базовый лист пятиосного машинного инструмента составляет 5 тонн. Пятиссный инструмент NHX6300, созданный немецким DMG Mori, требует 6 квадратных метров пространства для установки.
2. Сравнение обработки емкости
В обработке электронного разъемаОператорами, используя небольшую фрезею с ЧПУ, глубина резки достигает 50 мм. В пять осевых машинных инструментов обработка лезвий самолета двигателя на 90 ° может быть завершена боковая стенка. Статистика ASME показывает, что обработка пяти осевой обработки изогнутых комплексных поверхностей имеет на 60% более высокие показатели удаления материала по сравнению с тремя осевыми.
3. Подход к контролю
Когда мы экипируем крошечное фрезерование с ЧПУ лазерным калибровочным модулем, нам обычно нужно компенсировать ошибки тепловой деформации. При обработке микро -датчиков изменение размера контролируется при ± 0,008 мм. Инструмент с пятью осевой машиной использует датчик Renishaw в качестве автоматической коррекции спуска инструмента и ошибки контура поверхностиИскусственный коленный сустав составляет ≤0,015 ммПолем
4. Дифференциация в сценариях применения
Небольшой фрезерование с ЧПУ применяется в медицинской промышленности для обработки зубных имплантатов, а его квалификация обработки отверстий диаметром 1,5 мм составляет 99,2%.Пять осевых машин применяются на аэрокосмических предприятияхДля обработки рамки крыла титанового сплава, и зазор сплайсинга поверхности составляет ≤0,03 мм. Из 152 продуктов, изготовленных компанией в 2024 году, 68% небольших машин используются для создания точных деталей, а пять осевых машин в основном используются для машинных форм и сложных структурных деталей.
Как отличить фрезерование с ЧПУ от композитной обработки с ЧПУ измельчения?
1. Дискритизирующие методы обработки
Смешанка с ЧПУ по существу применяется с роторными инструментами для работы на фиксированных заготовках, и лучше всего подходит для резки, таких как плоскости, канавки и изогнутые поверхности. Переворачивание с ЧПУ сочетает в себе операции поворота и фрезерования. Заготовка может быть повернута, и инструмент выполняет одновременно как фрезею, так и операции по повороту. Он наиболее подходит для производства сложных вращающихся компонентов, таких как валы, фланцы и т. Д.
2. Дифференциальные структуры машинного инструмента
Мельница с ЧПУ обычно имеет три оси (x/y/z)или больше линейных оси движения, а шпиндель фиксирует инструмент. Композитные обработки с ЧПУ, композитные обработки, оснащены вращающимися шпинциями. Серия комплексных машин IntegRex из Японского Мазака имеет поворотный шпиндель 5000 об / мин, а шпиндель из фрезерного рода оснащен независимым модулем привода. Когда оператор обрабатывает корпус автомобильной коробки передач, он сначала использует функцию поворота для обработки наружного круга, а затем использует фрезеру для обработки поверхности фланца.
3. Дифферентные применимые детали
Смешанка с ЧПУ подходит дляОбработка не поднимающихся деталейТакие, как плесени, корпусы и т. Д. Переворачивание с ЧПУ подходит для сложных деталей с вращающимися функциями, такими как лопасти турбины, распределительные валы и т. Д. Согласно Ассоциации производителей немецких машинных инструментов (VDW), обработка соединений может сократить количество времени зажима более чем на 60% и повысить точность на 30%.
Сравнение фрезелью с ЧПУ и соединением с ЧПУ
| Сравните проекты | Сторонний фрезерование | Черноволочное измельчение |
| Количество оси движения | 3-5 топов. | 7 осевой (включая поворотный шпиндель). |
| Типичные части | Плесень/структурные компоненты. | Вращающиеся композитные компоненты. |
| Точность обработки | ± 0,01 мм | ± 0,005 мм |
| Количество изменений ножа | 8-15 раз/кусок. | 3-5 раз/кусок. |
| Цикл обработки | 120 минут. | 75 минут. |
4. Экономическое сравнение
При обработке 100 коробок передач для обычного фрезерного производства требуется 3 устройства (токарный станок + фрезерный аппарат + бурная машина), в то время как обработка составной части может быть завершена одним машиной.Измеренные данные компании JSПоказывает, что составная обработка снижает затраты на приспособление на 45% и занятость участка на 60%. Тем не менее, цена покупки составных машин в 2-3 раза выше, чем у обычных фрезерных машин.
Каковы основные факторы, которые следует учитывать при выборе фрезерного оборудования с ЧПУ?
1. Анализ требований обработки
Перед выбором фрезерной машины с ЧПУ вы должны прояснить требования к обработке. Вы должны учитывать твердость обработчивого материала, диапазон размеров деталей, требования к точности обработки и производственную партию. Мягкие металлы, такие как алюминиевые сплавы, могут использовать стандартные модели, в то время как трудные материалы для процесса, такие как титановые сплавы, требуют оборудования с более высокой жесткостью. По данным Американского общества производственных инженеров (МСП), около 35% ошибок закупок связаны с недостаточной оценкой требований к обработке.
2. Уровень точности инструмента Machine
Точность машинного инструмента напрямую влияет на качество продукта. Точность позиционирования обычно должна быть в пределах 0,01 мм, а точность повторного позиционирования должна быть ниже 0,005 мм. АСтоин с ЧПУСтоимость высокоостренных машин, как правило, на 40-60% выше, чем у обычных моделей, но это необходимая инвестиция для точной обработки деталей.
3. Производительность системы контроля
Система управления является ядром мельницы с ЧПУ. Основные системы, такие как Siemens и Fanuc, обеспечивают различные функциональные конфигурации. Новые системы управления могут достичь более плавного интерполяционного движения и более высоких скоростей вычислений, а высококачественные системы управления могут повысить эффективность обработки более чем на 25%.
4. Spindle Performance
Скорость и мощность веретена определяют возможности обработки. Обработка алюминиевого сплава обычно требует высокоскоростного шпинделя более 10 000 об / мин, в то время как стальная обработка требует высокого крутящего момента. Технические характеристики конуса шпинделя (такие как BT40, HSK63) также влияют на выбор систем инструментов.
5. Табличный размер и путешествия
Размер таблицы должен иметь возможность обрабатывать самую большую часть, обрабатывающуюся. X/y/z Дороды оси должны быть более чем на 20% больше, чем размер заготовки, чтобы обеспечить место для зажима. Любая крупная таблица будет излишне увеличить стоимость фрезерного машины с ЧПУ.
6. Конфигурация аувтомации
Степень автоматизации влияет на эффективность производства. Автоматические системы изменения инструментов могут сократить время простоя, а автоматические системы обмена заготовки подходят для массового производства. Автоматизированные устройства, в виде Ассоциации производителей немецких машин (VDW), могут увеличить использование на 30-50%.
7. Бесплатная поддержка обслуживания
Послепродажная служба важнаПолем Следует рассмотреть возможность технической поддержки поставщика, время отклика и скорость поставки запасных частей для технического обслуживания. Хотя качественная услуга увеличит первоначальные инвестиции, это значительно снизит долгосрочные операционные риски.
8. Затраты на потребление и техническое обслуживание энергии
Помимо покупной цены оборудования, также необходимо учитывать долгосрочные эксплуатационные расходы. Высокоэффективные модели, хотя и более дорогие, могут сэкономить 20-30% потребления электроэнергии. Расходы на текущее техническое обслуживание также должны быть включены в общие расходы.
Почему 5-осевая с ЧПУ фрезерованием необходимо для сложной обработки поверхности?
1. Изменить ошибку зажима
Трехсо осевой машины должен вращаться и зажимать несколько раз, чтобы обработать изогнутую поверхность, а сумма ошибки превышает 0,1 мм. Инструмент из 5 -й оси с ЧПУ с ЧПУ использует роторную таблицу, чтобы автоматически определить местонахождение угла заготовки. При обработке турбинного лезвия крайний край и край выхлопных газов завершается одним зажимом, а ошибка контура ниже 0,03 мм.Компания JS использовала этот метод для проверки роторов вертолетови уровень квалификации продукта был увеличен с 82% до 97%.
2. Оптимизация контакта инструмента
Угол наклона инструмента влияет на качество изогнутого поверхностного резки. 5-й оси станок наклоняет ось инструмента, чтобы соответствовать нормальной поверхности, а эффективная площадь резки шарикового фрезерного режима увеличивается на 40%. При обработке искусственных коленных суставов срок службы инструмента увеличивается в 2 раза, ишероховатость поверхности до RA0,4 мкмПолем
3. Импровечная эффективность резки
Пяти осевая ссылка Путь инструмента на 60% короче, чем три оси. В производственных лезвиях авиационного двигателя скорость удаления металла увеличивается на 50%, а время обработки сокращается до 9 часов с 18 часов. Наша компания использует машинный инструмент DMG для изготовления бурюрных оборудования диаметром 800 мм, а ошибка толщины лезвия - ≤0,05 мм.
Как оценить экономическую эффективность поставщиков услуг с ЧПУ?
1. Проверьте технические способности и уровень оборудования
Поставщики должны обладать 5-осевым фрезерным оборудованием с ЧПУ с возможностью обработки сложных поверхностей и многоугловых деталей.JS использует 5-осевую обработку сцепленияиз Германии с точностью ± 0,005 мм и уровнем квалификации проекта более 95%. При работе с проектом самолета мы использовали 5-осевое измельчение с ЧПУ, чтобы уменьшить части титанового сплава, и первоначально требовались 3 зажима для отдельного литья, экономя 15% времени обработки.
2. Анализировать адаптацию материала
JS предоставляет более 50 вариантов материала, таких как специализированные материалы авиационного алюминия и Peek. JS поддержал клиентов медицинского устройства в завершении производства композитных структур нержавеющей стали и медицинских пластмасс, экономя 20% расходов на НИОКР с тестированием производительности материала.
3. Измерьте структуру затрат всего процесса
Должно быть сравнение прозрачности котировки и управления скрытыми затратами. Наша компания использует интеллектуальную систему планирования процессов длясократить производственные расходы клиентов на 20% в среднемПолем Один автомобильный проект снизил потерю сырья на 30% с толерантностью на ± 0,01 мм путем оптимизации пути инструментов и параметров резки.
4. Удовлетворение цикла доставки
Производителю автомобильных деталей требуется срочно 500 комплектов тормозных дисков алюминиевого сплава, иМы завершаем доставку в течение 3 днейПолем Отклонение обработанных частей тормозного диска составляет ниже 0,01 мм, а скорость прохода на загрузке составляет 100%. Этот случай хорошо отражает быструю реакцию и точность нашей компании.
5. Оценка возможностей устойчивого развития
Выберите поставщиков с зелеными производственными процессами. Мы уменьшаем 15% объема выбросов углерода на единицу продукта с переработкой процессов управления отходами и энергопотреблением. 5-осевая обработка с ЧПУ алюминиевого сплава в проекте зеленой энергии достигает 100% утилизации алюминия отходов.
Краткое содержание
Будучи основной технологией современной производственной промышленности, технология фрезерного производства с ЧПУ может обеспечить полный ассортимент решений от простой плоской обработки до сложной изогнутой формирования поверхности. В этой статье подробно описываются различные способы обработки, такие как плоская фрезеровая фрезеровая, конечная фрезеровая и композитная фрезеровая фрезеровая сфере, и особенно преимущества 5 -оси с ЧПУ фрезерованием при обработке сложных деталей.
Будь то точные компоненты или сложные структурные компоненты, выбор соответствующего процесса фрезерования обладает огромным потенциалом для повышения эффективности производства и качества продукта. С богатым опытом в отрасли и техническим накоплением,JS может предоставить клиентам услуги целого процессаНачиная от выбора оборудования до оптимизации обработки, чтобы помочь клиентам достичь оптимальных эффектов обработки.
Отказ от ответственности
Контент на этой странице только для общих ссылок.JS SeriesНе дает никаких явных или подразумеваемых гарантий относительно точности, своевременности или применимости предоставленной информации. Пользователи не должны предполагать, что спецификации продукта, технические параметры, показатели производительности или качественные обязательства сторонних поставщиков полностью соответствуют контенту, отображаемому на этой платформе. Конкретная функция проектирования, материалы стандарты и требования к процессу продукта должны основываться на фактическом соглашении заказа. Рекомендуется, чтобы покупательУдивительно запросить официальную цитатуи проверить детали продукта перед транзакцией. Для дальнейшего подтверждения,Пожалуйста, свяжитесь с нашей командой по обслуживанию клиентов для профессиональной поддержки.
JS Команда
JS является ведущим поставщиком отрасли индивидуальных производственных услуг,Посвящены предоставлению клиентам высокопроизводительных и высокоэффективных универсальных производственных решений. С более чем 20 -летним опытом работы в отрасли мы успешно предоставили профессиональномуОбработка ЧПУ, Производство листового металла, 3D -печать, Инъекционное формование, металлическая штамповкаи другие услуги для более чем 5000 предприятий, охватывающих несколько областей, таких как аэрокосмическая, медицинская, автомобильная, электроника и т. Д.
У нас есть современная фабрика, сертифицированная с ISO 9001: 2015, оснащенным более 100 передовыми пятью центрами оси, чтобы гарантировать, что каждый продукт соответствует стандартам самого высокого качества. Наша сервисная сеть охватывает более 150 стран по всему миру, обеспечивая 24-часовой быстрый отклик как для мелкомасштабного процесса, так и для крупномасштабного производства, обеспечивая эффективный прогресс вашего проекта.
ВыборJS Командаозначает выбор партнеров по производству с отличным качеством, точной доставкой и достоверностью.
Для получения дополнительной информации, пожалуйста, посетите официальный веб -сайт:jsrpm.com
Часто задаваемые вопросы
1. Что имеет 4-осевая фрезеровая фрезерованием более 3-осевой?
4-осевая фрезеровая фрезерование имеет еще одну ротационную ось (обычно оси A), чем 3 ось, что позволяет заготовке вращаться вокруг оси X. Эта конструкция позволяет машине обработать боковую или цилиндрическую поверхность детали без повторного зажима, что подходит для обработки сложных структур, таких как шестерни и резьбы, которые требуют многоугольной резки.

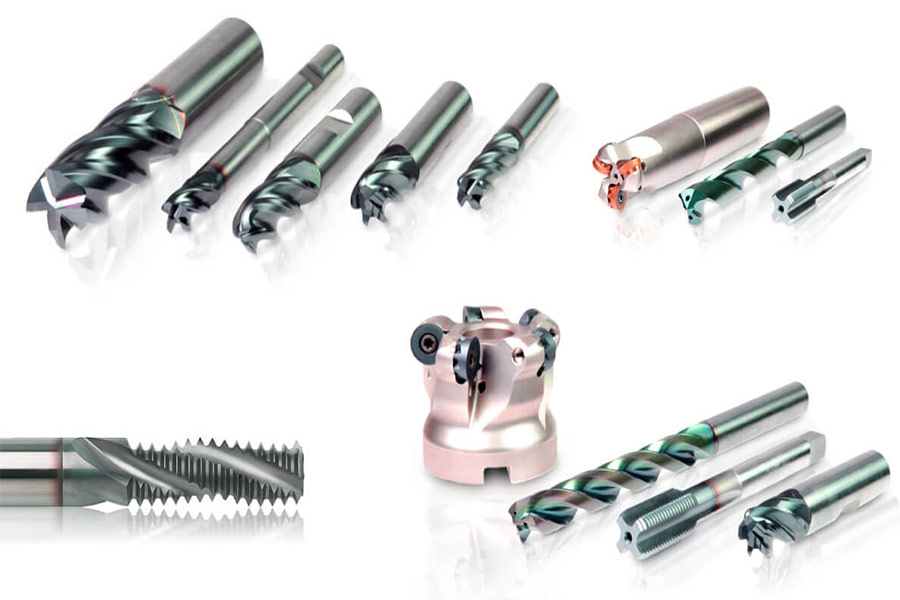

2. Какие инструменты обычно используются для фрезерования с ЧПУ?
Меняние с ЧПУ обычно использует фрезеру с плоской головкой, фрезеры с шариковыми головками, фрезеры для лица, режущие средства для Т-слота, упражнения и резьбы из фрез. Карбидные инструменты подходят для стальных деталей, а инструменты с покрытием повышают эффективность обработки алюминия.
3. Сколько устройств оси необходимо для фрезерования поверхности?
Для обработки сложных поверхностей требуется не менее 3-осевая оборудование, но для обработки сложных поверхностей требуется 5-осевая фрезерование с ЧПУ. 5-осевые машины достигают многоугольной резки через вращающиеся оси (такие как ось B или ось C), могут одновременно завершить многогранную обработку, уменьшить ошибки зажима и повысить точность поверхности.

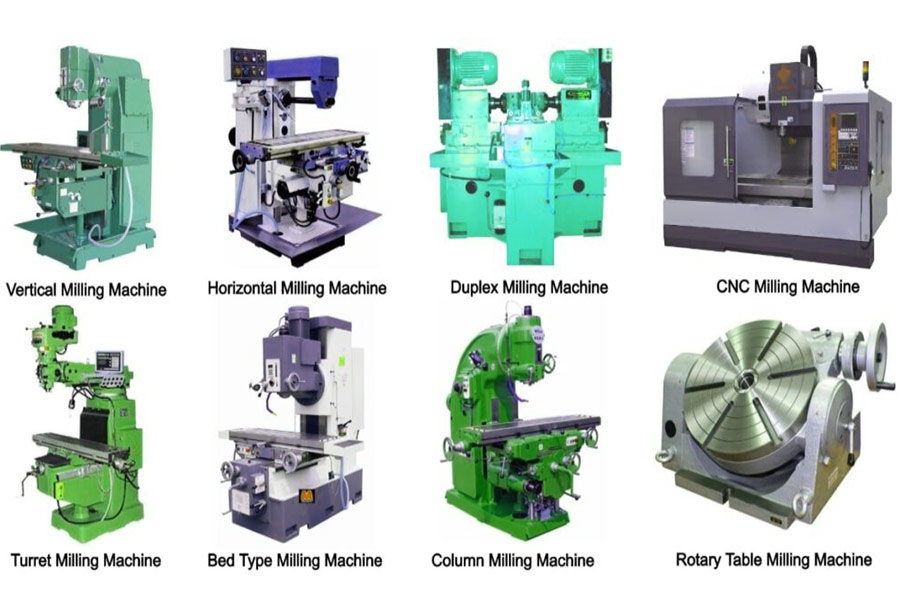

4. Сколько существует много типов фрезерных машин с ЧПУ?
Метковые машины с ЧПУ в основном разделены на четыре категории: вертикальные, горизонтальные, грань и 5-осевые. Вертикаль является наиболее распространенным и подходящим для мелких и средних деталей. Горизонтал подходит для длинных деталей. Гантри используется для больших рабочих мест. 5-осевая может обрабатывать сложные изогнутые поверхности.
